斗式提升机

斗式提升机

厂家直销,低投资高回报咨询免费咨询

处理能力:3-60m³/h

最大提升高度:28-32.7m

适用物料:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

应用范围:碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

斗式提升机介绍

斗式提升机适用范围

该提升机具有输送量大、提升高度高、运行平稳可靠、寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国际标准和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状、粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

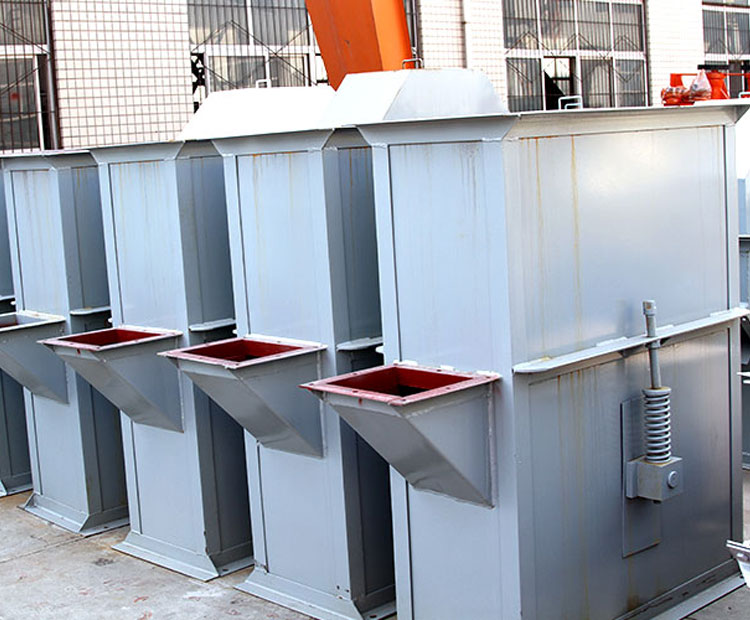

斗式提升机图片

斗式提升机

提升机

提升机性能特点

1、斗式提升机的驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少。

2、斗式提升机的提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。

3、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时,提升机运行平稳,可达到较高的提升高度。

4、斗式提升机使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

提升机工作原理

提升机工作原理动画图

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶材质,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止机器内粉尘飞扬。

提升机技术参数

环链胶带提升机技术参数

规格 最大提
升高度
(m)
输送量
(m³/h)
TH160型 25 7-12
TH200型 28 8-15
TH250型 30 10-25
TH300型 30 25-35
TH315型 40 30-40
TH400型 40 45-60
TH500型 40 65-80
TH630型 40 100-120
TH800型 40 130-150

钢丝胶带提升机技术参数

规格 最大提
升高度
(m)
输送量
(m³/h)
TDG160型 80 34
TDG200型 80 45
TDG250型 80 71
TDG315型 80 101
TDG400型 80 158
TDG500型 80 218
TDG630型 80 345
TDG800型 80 491

板链提升机技术参数

规格 最大提
升高度
(m)
最大提升量
(m³/h)
NE15 40 16
NE30 59 31
NE50 62 60
NE100 58 110
NE150 65 170
NE200 73 220
NE300 61 320
NE400 47 420
NE500 58 500

以上为常规热销型号参数,另我公司可根据客户物料、产量等需求,为客户量身定制,详情可点击在线咨询
