螺旋分级机

螺旋分级机

厂家直销,低投资高回报咨询免费咨询

螺旋直径:300-3000mm

水槽长度:≤3000-14300mm

产品特点:与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥。

应用范围:选矿业、矿场、资源回收等其他工场等

螺旋分级机介绍

螺旋分级机是选矿的设备之一,借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。螺旋分级机应用于处理冲积砂矿,尤其适合于有用矿物单体解离度高而且呈扁平状者。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

螺旋分级机应用

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机结构

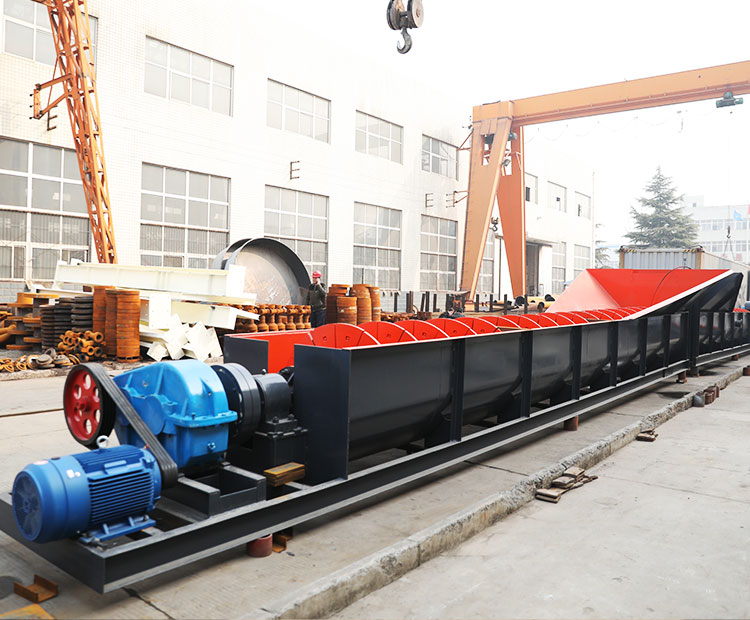

螺旋分级机图片

螺旋分级机

螺旋分级机

螺旋分级机

螺旋分级机

分级机

螺旋分级机性能特点

该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。

螺旋分级机工作原理

该机工作时分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

螺旋分级机

螺旋分级机技术参数

型号 处理量(t/d)
按返砂 按溢流
FG-3 80-150 20
FG-5 135-210 32
FG-7 340-570 65
FG-10 675-1080 110
FC-10 675-1080 85
FG-12 1170-1870 155
FC-12 1170-1870 120
2FG-12 2340-3740 310
2FC-12 2340-3740 240
FG-15 1830-2740 235
FC-15 1830-2740 185
2FG-15 2280-5480 470
2FC-15 2280-5480 370
FG-20 3290-5940 400
FC-20 3210-5940 320
2FG-20 7780-11880 800
2FC-20 7780-11880 640
FG-24 6800 580
FC-24 6800 490
2FG-24 13600 1160
2FC-24 13700 910
2FG-30 23300 1785
2FC-30 23300 1410

以上为常规热销型号参数,另我公司可根据客户物料、产量等需求,为客户量身定制,详情可点击在线咨询

分级机生产厂家:河南红星矿山机器有限公司

分级机厂家地址:河南省郑州市高新区檀香路8号

螺旋分级机价格咨询电话:0371-67772626
