直线振动筛

直线振动筛介绍

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反复旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

该设备可用于流水线中实现自动化作业，具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。其筛分目数可达400目，可筛分出7种不同粒度的物料。

振动筛图片

除了生产直线振动筛以外，厂家还生产有多层圆振动筛，可根据用户对成品规格需求，选择各种几层规格，使用起来更方便、快捷。

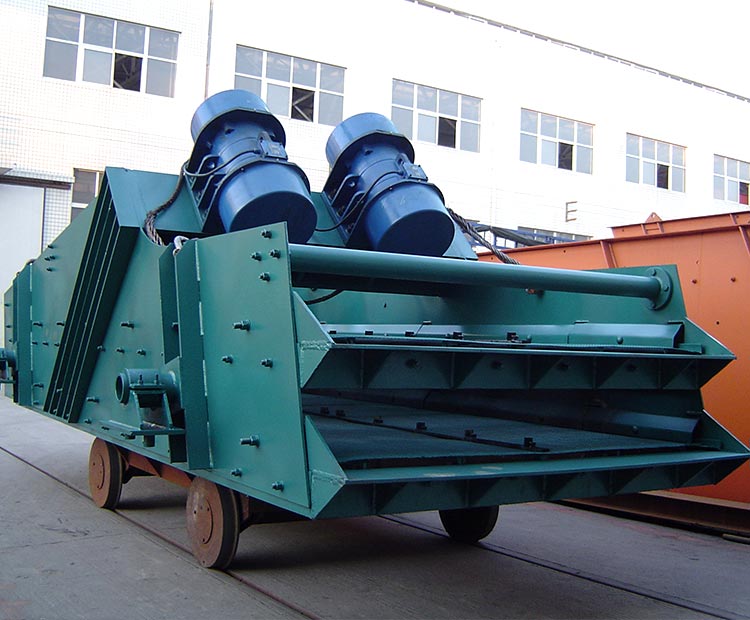

直线振动筛

圆振动筛

圆振动筛作业现场,可筛分多种规格成品

直线振动筛结构

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由多种不同厚度钢板焊制，有非常好的强度和刚度，是振动筛主要组成部分。
2、筛框：主要作用是保持筛网平整，确保筛分工作的平稳进行。
3、筛网：用于筛分各种物料，材料可选用低碳钢、青铜、黄铜、不锈钢丝等多种类型。
4、电机台座：要注意各个螺钉一定要拧紧，尤其是新机，必须要反复紧固，以免松动。

工作原理

ZSG系列振动筛工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使振动筛上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。

应用范围

直线振动筛系效能高新型的筛分设备，可对粉状、颗粒状物料的筛选和分级，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业，具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

技术参数

直线振动筛技术参数

圆振动筛技术参数

注：产量根据不同物料，进料粒度等因素其结果将有所不同

河南振动筛生产厂家：河南红星矿山机械有限公司。
红星厂址：河南郑州高新区檀香路8号。
