鄂式破碎机

您可带料到厂免费试机
咨询

生产能力: 1-2200t/h (多种热销产量,供您选择)

现场视频

成品规格

10-350(单位:mm)

10-30mm石子10-30 50-100mm石子50-100 100-200mm石子100-200 200-350mm石子200-350

多种规格标准均可达到,满足您的成品需求

适用物料: 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

鄂式破碎机介绍

本系列鄂式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

鄂式破碎机

1、 该系列鄂破主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、 该系列鄂破更适宜于破碎抗压强度不高于320MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于 技术参数表所规定。

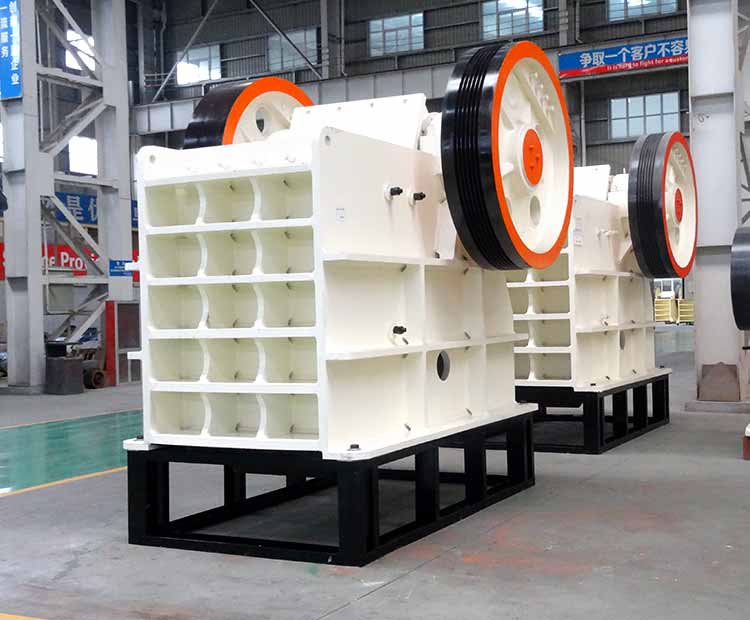

鄂式破碎机图片

颚式破碎机

鄂式破碎机

欧版颚式破碎机

鄂式破碎机客户现场

鄂式破碎机结构组成

1、机架

机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

鄂式破碎机机架

2、颚板和侧护板

定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在轴上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

鄂式破碎机鄂板

3、传动件

偏心轴是鄂式破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4、调节装置

调节装置有楔块式、垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5、飞轮

鄂式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀,带轮也起着飞轮的作用,飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式,飞轮制造,安装时要注意静平衡。

鄂式破碎机飞轮

6、润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

鄂式破碎机使用维护

鄂式破碎机

为保证鄂式破碎机的正常工作,除正确操作外,必须进行计划性维修,其中包括日常维护检查,小修、中修和大修。

1、小修 主要内容包括检查并修复调整装置,调整排料口间隙,对磨损的衬板调头或更换,检查传动部分、润滑系统及时跟换润滑油等,小修的周期为1~3个月左右。

2、中修 除进行小修的工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

3、大修 除进行中修的工作外,还包括和更换车削偏心轴和鄂心轴,浇铸连杆头上部的巴氏合金,更换或修复个磨损件。大修的周期一般为5年左右。

鄂式破碎机厂家

鄂式破碎机厂家车间

河南红星矿山机械有限公司(河南鄂式破碎机公司)具有多年的生产经营破碎机械设备的技术实力和经验的积累,潜心研制的鄂式破碎机在矿山选矿行业发挥了积极的作用,是矿山选矿行业不可缺少的矿山破碎机械之一,既可以单独使用,也可以与制砂设备、选矿设备配套使用,以良好的工作性能获得了广大选矿生产线用户的好评,同时,河南红星有专业的生产厂房和技术研究实验室,产品有严格的出厂质量标准,郑州鄂式破碎机厂生产的破碎机械、制砂机械、磨粉机械、选矿机械等相关设备,其鄂式破碎机价格合理,有严密的质量保证,颚式破碎机是高性能的破碎设备。

红星郑州鄂式破碎机厂能为用户提供完善的售后服务,如生产工艺流程的布置,设备的选购,运输,安装使用的遇到的问题,高质量的设备的零部件和相关配件等,保证了鄂式破碎机有一个良好的性价比。

河南鄂式破碎机厂家地址:河南郑州高新区檀香路8号。鄂式破碎机价格咨询热线:0371-67772626。

鄂式破碎机技术参数

颚式破碎机

CJ系列欧版颚式破碎机

HD德版颚式破碎机

型号 最大进
料粒度
(mm)
处理能力
(t/h)
PE-150×250 125 1-3
PE-200×300 180 2-6
PE-200×350 180 3-10
PE-250×400 210 5-21
PE-400×600 340 16-64
PE-500×750 425 40-110
PE-600×750 500 80-240
PE-600×900 500 50-160
PE-750×1060 630 110-320
PE-800×1060 640 130-330
PE-830×1060 650 150-336
PE-870×1060 660 190-336
PE-900×1060 685 230-390
PE-900×1200 750 220-380
PE-1000×1200 850 315-500
PE-1200×1500 1020 400-800
PE-1500×1800 1200 500-1000
PEX-150×750 120 8-25
PEX-250×750 210 13-35
PEX-250×1000 210 16-52
PEX-250×1200 210 20-61
PEX-300×1300 250 16-105
型号 最大给料粒度(mm) 处理能力(t/h)
CJ96 480 120-450
CJ106 560 155-580
CJ125 760 290-840
CJ150 960 340-950
CJ160 960 430-1260
CJ200 1200 760-1590
CJ1511 850 385-1080
CJ1513 1040 480-1160
型号 进料口尺寸
(mm)
最大进料
粒度(mm)
处理能力
(t/h)
HD72(57) 460×720 425 50-120
HD86(59) 580×860 500 60-210
HD98(751) 680×980 630 110-330
HD110(912) 850×1100 750 230-450
HD125 950×1250 900 280-750
