简摆鄂式破碎机

简摆鄂式破碎机简介

简摆鄂式破碎机简要介绍

鄂式破碎机作为一种传统的破碎设备，由于其具有结构简单、工作可靠、制造容易、维修方便、适应性好等优点，主要用于抗压强度不超过320兆帕的各种物料的中碎、粗碎作业，部分型号还可用于细碎作业。鄂式破碎机按照活动鄂板的摆动方式不同，可以分为简单摆动式鄂式破碎机(简摆鄂式破碎机)，复杂摆动式鄂式破碎机(复摆鄂式破碎机)和综合摆动式鄂式破碎机三种。

简摆鄂式破碎机有定鄂和动鄂，定鄂固定在机架的前壁上，动鄂则悬挂在心轴上。由偏心轴带动连杆和推力板，从而推动悬挂轴上的动鄂做往复运动。动鄂上各点均以悬挂轴为中心，单纯做圆弧摆动。由于运动轨迹比较简单，所以称简单摆动鄂式破碎机，简称简摆鄂式破碎机。

简摆鄂式破碎机图片

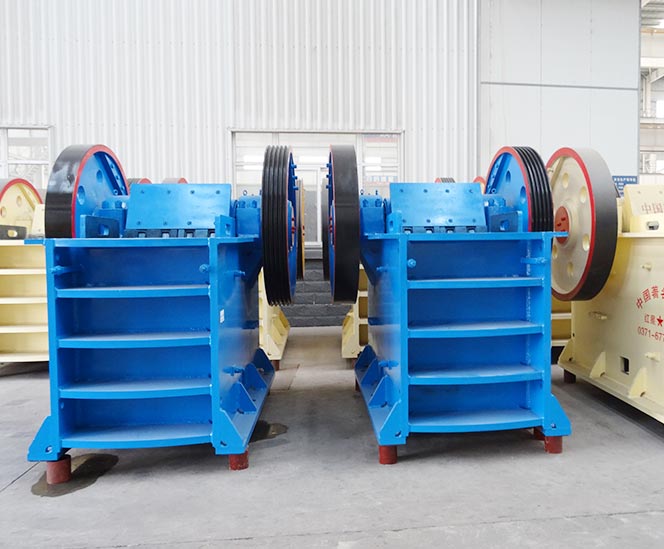

简摆鄂式破碎机成品图

小型号简摆鄂式破碎机

简摆鄂式破碎机生产厂家图

案例现场

河北石头破碎加工现场

物料：长石

进料粒度：≤700mm

成品：0-5机制砂，10-15mm，15-30mm碎石

用途：当地公路、建筑等应用。

特点：布局合理紧凑，占地面积小，生产线环保，投资小、收益高。

简摆鄂式破碎机价格咨询

简摆鄂式破碎机结构设计更为简单，且由红星机器厂家设计生产，价格相对经济实惠，每一位用户，厂家都会为您安排一对一的销售指导经理，为您推荐更适合的设备型号，保证选型到位，价格优惠。具体设备报价咨询，欢迎随时
免费在线咨询。

简摆颚式破碎机价格实惠，待发货山东

简摆鄂式破碎机工作原理

简摆鄂式破碎机原理图

动鄂悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动鄂做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，尽管动鄂上受有很大地破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬地物料。此外，这种破碎机工作时，动鄂上每点地运动轨迹都是以心轴为中心地圆弧，圆弧半径等于该点至轴心地距离，上端圆弧小，下端圆弧大，破碎效率比较低。

简摆鄂式破碎机的性能特点

简单摆动鄂式破碎机，因动鄂式悬挂在支撑轴上，所以动鄂做往复运动时，动鄂上各点的运动轨迹都是圆弧形，而且水平行程上小下大。由于落入破碎腔的矿石，其上部均为大矿石，因此往往达不到矿石破碎所必须的压缩量，故上部的矿石，需要反复压碎多次，才能破碎。破碎负荷大都集中在破碎腔的下部，整个鄂板没有均匀工作，从而降低了破碎机的生产能力，同时这个破碎机的垂直行程小，磨剥作用小，排矿速度慢。但鄂板的磨损较轻，产品过粉碎少。

简摆鄂式破碎机在破碎矿石时，其破碎矿石的反作用力主要作用在动鄂悬挂轴上，因而破碎机主要零件受力较为合理，所以它一般做成大、中型的。

简摆鄂式破碎机技术参数

注：产量根据不同物料，进料粒度等因素其结果将有所不同

红星机器是河南郑州简摆鄂式破碎机生产厂家较为知名的，生产的简摆鄂式破碎机价格公平合理，欢迎点击咨询，本月询价还可享受优惠！
